巧型壓力變送器

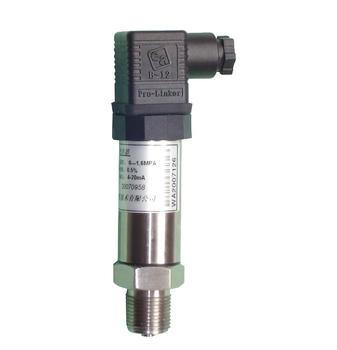

產品圖片
產品介紹
應用
小巧型壓力變送器廠家為您介紹該變送器使用陶瓷壓阻式傳感器。結構簡單，體積小巧，易安裝，適用于與接觸部分材質兼容的氣體和液體介質?？梢詼y(cè)量表壓、絕壓和負壓。
KLN-M(帶LED表頭指示)
技術參數
| 測量范圍：-100KPa～60MPa 允許溫度： 介質溫度：-30～85℃ 環境溫度：-30～85℃ 儲存溫度：-30～85℃ | 溫度影響：TK＜±0.02%FS/K 精度等級：0.2、0.5級 工作電壓：18～36VDC 輸出信號：4～20mA（二線制）；1～5V（三線制） 負載電阻：＜=1000Ω |
小巧型壓力變送器報價和工作原理
抗腐蝕的陶瓷壓力傳感器沒有液體的傳遞，壓力直接作用在陶瓷膜片的前面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋（閉橋），由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標準的信號根據壓力量程的不同標定為2.0/3.0/3.3mV/V，可以和應變式傳感器相兼容。通過激光標定，傳感器具有很高的溫度穩定性和時間穩定性，傳感器自帶溫度補償0～70℃，并可以和絕大多數介質直接接觸。

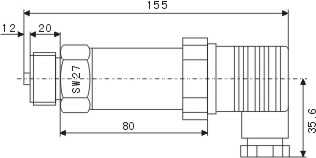

尺寸大小
電氣連接
KLN-M小巧型變送器的電氣連接方式和輸出信號為：
二線制：1 電源正
2 信號正
3 外殼
三線制：1 電源正
2 電源負（與信號負共用）
3 信號+
壓力變送器型譜表
| 壓力變送器類型 | |||||||||||
| KLN-M1 陶瓷壓阻 KLN-M2 擴散硅 | |||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 過程連接材料 | ||||||||||
| 1 2 | 不銹鋼316L 約定的特殊要求 | ||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 過程連接形式 | ||||||||||
| R N K S | 外螺紋G1/2，內孔Φ11.4mm 外螺紋NPT1/2，內螺紋NPT1/4 外螺紋M20×1.5，內孔Φ11.4mm 約定的特殊要求 | ||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | 密封材料 | ||||||||||
| F P S | 氟素橡膠 PTFE 約定的特殊要求 | ||||||||||
| | | | | | | | | | | | | | | | | | | | | | 輸出信號 | ||||||||||
| 2 4 6 | 模擬信號4～20mA二線 模擬信號1～5V三線 約定的特殊要求 | ||||||||||
| | | | | | | | | | | | | | | | | | 外殼類型 | ||||||||||
| A | 壓鑄鋁外殼 | ||||||||||
| | | | | | | | | | | | | | | | 現場顯示表類型 | ||||||||||
| N A | 無現場顯示 LED顯示 | ||||||||||
| | | | | | | | | | | | 精度等級 | ||||||||||
| 1 2 3 | 0.1 0.2 0.5 | ||||||||||
| | | | | | | | 測量量程 | ||||||||||
| [參見標準量程代碼表] 例如：D3 0～10KPa | |||||||||||
| | | | |||||||||||
| KLN- | M | 1 | R | F | 2 | A | N | 3 | D3 | 選型舉例 | |
標準量程表
| 測量范圍 | 代號 | 量程調節范圍 | 測量范圍 | 代號 | 量程調節范圍 | 測量范圍 | 代號 | 量程調節范圍 |
| 0～4KPa | D1 | 0.7～7KPa | 0～200KPa | E3 | 60.0～200KPa | 0～10MPa | H1 | 3.0～10MPa |
| 0～6KPa | D2 | 0.7～7KPa | 0～250KPa | E4 | 120.0～400KPa | -2～2KPa | H2 | 3.0～30MPa |
| 0～10KPa | D3 | 1.0～10KPa | 0～400KPa | E5 | 120.0～400KPa | -5～5KPa | C1 | 2.0～7.0KPa |
| 0～16KPa | D4 | 10.0～20KPa | 0～0.6MPa | F1 | 0.2～0.6MPa | -10～10KPa | C2 | 5.0～20KPa |
| 0～20KPa | D5 | 10.0～20KPa | 0～1.0MPa | F2 | 0.3～1.0MPa | -20～20KPa | C3 | 2.0～20KPa |
| 0～25KPa | D6 | 12.0～30KPa | 0～1.6MPa | F3 | 0.6～2.0MPa | -50～50KPa | C4 | -8.0～20KPa |
| 0～40KPa | D7 | 12.0～40KPa | 0～2.0MPa | F4 | 0.6～2.0MPa | -100～0KPa | C5 | 10.0～100KPa |
| 0～60KPa | D8 | 20.0～60KPa | 0～2.5MPa | F5 | 1.2～4.0MPa | -100～0KPa | B1 | -40～100KPa |
| 0～100KPa | E1 | 30.0～100KPa | 0～4.0MPa | F6 | 1.2～4.0MPa | -100～100KPa | B2 | -40～100KPa |
| 0～160KPa | E2 | 60.0～200KPa | 0～6.0MPa | F7 | 2.0～6.9MPa | -100～1000KPa | B3 | 240～1000KPa |
