智能型隔離器
輸入單通道或雙通道電流或電壓信號，變送輸出隔離的單路或雙路電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。
智能型隔離器選型:
| 型 號 | 說 明 | |||||
| NPGL-C | × | × | × | × | × | 智能型隔離器 |
| 輸入通道 | 缺省單通道(寬度12.8mm) | |||||
| D | 雙輸入通道(寬度18mm) | |||||
| 輸入信號 | 1 | 4-20mA | ||||
| 2 | 1-5V | |||||
| 3 | 0-10mA | |||||
| 3A | -10-10mA | |||||
| 4 | 0-5V | |||||
| 4A | -5-5V | |||||
| 5 | 0-10V | |||||
| 5A | -10-10V | |||||
| 6 | 0-20mA | |||||
| 6A | -20-20mA | |||||
| 第一路輸出 | 1 | 4-20mA | ||||
| 2 | 1-5V | |||||
| 3 | 0-10mA | |||||
| 3A | -10-10mA | |||||
| 4 | 0-5V | |||||
| 4A | -5-5V | |||||
| 5 | 0-10V | |||||
| 5A | -10-10V | |||||
| 6 | 0-20mA | |||||
| 6A | -20-20mA | |||||
| 第二路輸出 | 缺省為無第二輸出 | |||||
| 1 | 4-20mA | |||||
| 2 | 1-5V | |||||
| 3 | 0-10mA | |||||
| 4 | 0-5V | |||||
| 5 | 0-10V | |||||
| 6 | 0-20mA | |||||
| 通訊、報警功能 | 缺省為無通訊功能 | |||||
| T1 | RS 485通訊 | |||||
| T2 | RS 232通訊 | |||||
| A1 | 報警繼電器輸出（僅單輸出） | |||||
| A2 | 報警繼電器輸出（雙輸出） | |||||
| 供電方式 | 缺省為交流220V | |||||
| D | 直流24V | |||||
智能型隔離器選型說明:
1.單通道產品最多可以有兩路輸出；雙通道產品每路只能對應一路輸出。
2.雙通道產品輸入信號如需不同，請與本公司聯系訂貨.
3.含通訊產品僅單輸入通道產品，并且最多只有一路模擬信號輸出。
智能型隔離器面板指示:
PWR：電源指示燈(綠色)；
ALM：輸入信號報警指示燈(紅色)；
隔離器正常工作狀態時該指示燈不亮；
隔離器輸入信號故障時閃爍；輸入信號超量程時長亮。
接 線 圖:
智能型隔離器單輸入儀表接線圖
寬×高×深(12.8×100×115mm)
隔離器單輸入儀表接線圖
寬×高×深(18×100×115mm)
雙通道雙輸出儀表接線圖
寬×高×深(18×100×115mm)
智能隔離器說明：
1. 儀表供電形式有直流和交流，請注意區分！220V供電
產品的電源線接入圖中電源端子L、N之間，L接相線，N接零線。
2.如接地線可靠接地，可確保本產品符合IEC61000-4-4：1995中第三類工業現場環境對抗電磁干擾的要求，如不接地線則會降低該項指標，但仍然可保證符合第二類以下的工業現場環境的應用，這已適用于絕大部分的工業現場。
智能型隔離器校準
本隔離器采用智能化數字化設計，可長期保證準確度在本手冊規定范圍之內。如需校準請選配本公司提供的專用手持式中文編程器進行操作.隔離器.

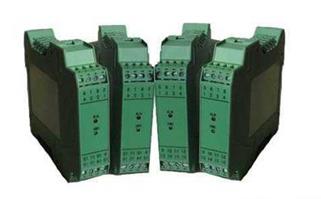

產品展示
