PID調節儀主要特點
1、模糊PID自整定調節器/溫控器采用了人工智能模糊控制；提高了采樣速率（250ms）、運算精度、控制精度（一般優于0.2％FS）；在外給定基礎上采用微分先行的控制方式有效的抑制了對象的擾動問題；
2、可隨意改變儀表的輸入信號類型。采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號；
3、可分別帶一路PID控制輸出及一路變送輸出，可適用于各種測量控制場合，可實現手/自動無擾動切換。
4、可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信組成網絡控制系統；采用標準MODBUS RTU通信協議；
5、集數字儀表與模擬儀表于一體，可對測量值及控制目標值（或輸出量）進行數字量顯示，并同時對測量值及控制目標值（或輸出量）進行相對模擬量顯示，顯示方式為雙LED數碼顯示+雙光柱模擬量顯示。
技術指標
| 商 標 | 型 號 |
| KLN-WS-X | D105、D/S 805、D705、D905、D/S405、TD/TS805系列 |
| 輸入信號 | 熱 電 偶： K、E、S、B、J、T；冷端溫度自動補償范圍0～50℃，補償準確度±1℃。 熱 電 阻： Pt100、Cu50；引線電阻補償范圍≤15Ω。 直流電壓：0～5V、1～5V； 直流電流：0～10mA、4～20mA。 輸入阻抗：電壓信號Ri≥250KΩ。 |
| 輸出信號 | 模擬量輸出：DC 0～10mA輸出（負載電阻≤750Ω） DC 4～20mA輸出（負載電阻≤500Ω） DC 0～5V輸出 （負載電阻≥250KΩ） DC 1～5V輸出（負載電阻≥250KΩ） 開關量輸出：繼電器控制輸出─繼電器ON/OFF帶回差。AC220V/1A，DC24V/3A （阻性負載） 可控硅控制輸出─SCR（可控硅過零觸發脈沖）輸出，光電隔離，400V/0.5A 固態繼電器控制輸出--SSR（固態繼電器控制信號）輸出，光電隔離，6～24V/30mA 雙向可控硅無觸點開關輸出─SOT輸出，光電隔離，400V/7A 通訊輸出：接口方式─標準串行雙向通訊接口：光電隔離，RS-485，RS-232等 波特率─1200～9600bps 內部自由設定 采用標準MODBUS RTU通信協議 饋電輸出：DC24±1V，負載電流≤30mA |
| 特 性 | 測量精度：±0.5%FS或0.2%FS 分 辨 率：±1字 測量范圍：-1999～9999字 顯示方式：-1999～9999字測量值顯示 -1999～9999字設定值顯示 -1999～9999字控制目標值顯示 0～100%輸出量顯示 雙LED+雙光柱顯示 發光二極管工作狀態顯示 溫度補償：0～50℃數字式溫度自動補償 參數設定·面板輕觸式按鍵數字設定 ·參數設定值斷電后永久保存 ·參數設定值密碼鎖定 保護方式·輸入回路斷線報警（熱電偶或電阻輸入時），繼電器輸出狀態LED指示 ·輸入超/欠量程報警 ·電源欠壓自動復位 ·工作異常自動復位（Watch Dog） |
| 使用環境 | 環境溫度：0～50℃ 相對濕度：≤85%RH ·避免強腐蝕性氣體 供電電壓：常規型 AC220V %（50Hz±2Hz線性電源） 特殊型 AC90V～265V-開關電源 DC24V±2V-開關電源 功 耗：≤5W（AC220V線性電源供電） ≤4W（AC90～265V開關電源供電） ≤4W（DC24V電源供電） |
PID調節儀型譜表
| 型 號 | 說 明 | |||||||||
| KLN-WS-X | □ | -□ | □ | □ | -□ | -□ | □ | -□ | □ | 模糊PID自整定調節器/溫控器 |
| 外形尺寸 | D105 D405 S405 D705 D805 S805 D905 | 48×48mm 96×48mm（橫式） 48×96mm（豎式） 72×72mm 160×80mm（橫式） 80×160mm（豎式） 96×96mm | ||||||||
| 通訊方式 | □ | 參見“通訊方式” | ||||||||
| 控制輸出方式 | □ | 參見“輸出方式” | ||||||||
| 變送輸出方式 | □ | 參見“輸出方式”（D105無此功能） | ||||||||
| 輸入類型 | □ | 參見“輸入類型” | ||||||||
| 第一報警方式 | N H L | 無報警（可省略） 上限報警 （只能選其中一種報警方式） 下限報警 | ||||||||
| 第二報警方式 | N H L G A D | 無報警（可省略） 上限報警 下限報警 偏差內報警 （只能選其中一種報警方式） 偏差外報警 LBA報警 | ||||||||
| 饋電輸出 | P | 一路DC24V輸出 | ||||||||
| 供電方式 | T W A | AC90～265V（開關電源）供電 DC24V（開關電源）供電 AC220V供電（線性電源） | ||||||||
| 測量精度 | B | 0.5％FS±1字(可省略) 0.2％FS±1字(請注明) | ||||||||
輸入類型
| 代碼 | 分度號 | 測量范圍 | 代碼 | 分度號 | 測量范圍 |
| 00 | B | 0～1800℃ | 12 | BA1 | -199.9～600℃ |
| 01 | S | 0～1600℃ | 13 | BA2 | -199.9～600℃ |
| 02 | K | 0～1300℃ | 14 | 保留 | 保留 |
| 03 | E | 0～1000℃ | 15 | 保留 | 保留 |
| 04 | T | -199.9～400.0℃ | 16 | 30～350Ω | -1999～9999字 |
| 05 | J | 0～1200℃ | 17 | 0～20mA | -1999～9999字 |
| 06 | 保留參數 | 保留參數 | 18 | 0～10mA | -1999～9999字 |
| 07 | 保留參數 | 保留參數 | 19 | 4～20mA | -1999～9999字 |
| 08 | Wre3-25 | 0～2300℃ | 20 | 0～5V | -1999～9999字 |
| 09 | Cu50 | -50.0～150.0℃ | 21 | 1～5V | -1999～9999字 |
| 10 | Cu100 | -50.0～150.0℃ | 28 | 特殊信號 | -1999～9999字 |
| 11 | Pt100 | -199.9～650.0℃ | 36 | 信號全切換 | -1999～9999字 |
儀表通訊接口方式
| 代碼 | 0 | 2 | 8 |
| 通訊方式 | 無通訊 | RS-232C通訊口 | RS-485通訊口 |
變送輸出類型
| 代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
| 輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
PID控制輸出類型
| 代碼 | 1 | 2 | 3 | 4 | 5 | 61 | 7 | 8 | 9 |
| 輸出方式 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸 |

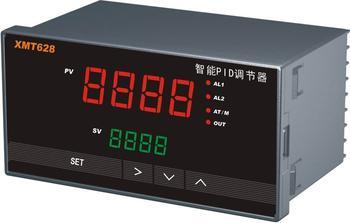

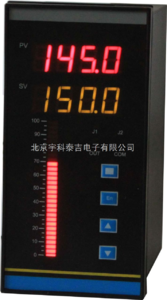

產品展示
