一、產品概述

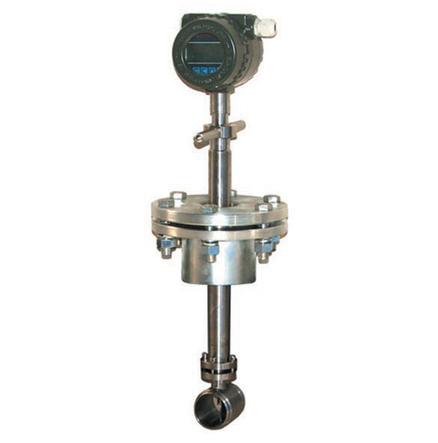

KLN-LUCB型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,特點是壓力損失小,量程范圍大,精度高,參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。
二、儀表特點
1.可測量蒸汽,氣體,液體的體積流量和質量流量；
2.無機械運動部件,測量精度高,結構緊湊維護方便；
3.壓力損失小,量程范圍寬；范圍度達1:25；
4.采用消擾電路和抗振傳感頭；
5.采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；
6.可測介質溫度達+250℃。
7.可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
三、主要參數
| 公稱通經（mm） | 250～1500 |
儀表材質 | 1Cr18Ni 9Ti |
公稱壓力（Mpa） | KR1.6Mpa；KR2.5Mpa |
被測介質溫度（℃） | －40～+250℃ |
環境條件 | 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
精度等級 | 示值的±2.5% |
量程比 | 1:10；1:15 |
阻力損失系數 | Cd?2.6 |
輸出信號 | 傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V |
供電電源 | 傳感器：、+24VDC |
信號傳輸線 | KVVP3×0.3（三線制），2×0.3（二線制） |
傳輸距離 | ≤500m |
信號線接口 | 內螺紋M20×1.5 |
防爆等級 | ExdIIBT6 |
防護等級 | IP65 |
允許振動加速度 | 1.0g |
四、選型說明
代號 | 口徑 | |||||
020 | 200mm | |||||
025 | 250mm | |||||
030 | 300mm | |||||
035 | 3500mm | |||||
040 | 400mm | |||||
045 | 450mm | |||||
050 | 500mm | |||||
-------- | -------- | |||||
200 | 2000mm | |||||
代號 | 功能1 | |||||
N | 無溫壓補償 | |||||
Y | 有溫壓補償 | |||||
代號 | 輸出型號 | |||||
F1 | 4-20mA輸出（二線制） | |||||
F2 | 4-20mA輸出（三線制） | |||||
F3 | RS485通訊接口 | |||||
代號 | 被測介質 | |||||
J1 | 液體 | |||||
J2 | 氣體 | |||||
J3 | 蒸汽 | |||||
代號 | 功能2 | |||||
E | 2.5級 | |||||
T1 | 常溫 | |||||
T2 | 高溫 | |||||
T3 | 蒸汽 | |||||
P1 | 1.6MPa | |||||
P2 | 2.5MPa | |||||
P3 | 4.0MPa | |||||
D1 | 內部3.6V供電 | |||||
D2 | DC24V供電 | |||||
B1 | 不銹鋼 | |||||
B2 | 碳鋼 | |||||
